Se hai lavorato con sistemi di movimento lineare, sia in macchinari CNC, linee di automazione o assemblaggi robotizzati, sai quanto sia critica la stabilità delle parti. In qualità di fornitore specializzato in viti a ricircolo di sfere di precisione, parlo ogni settimana con clienti che lottano con prestazioni incostanti, usura prematura e tempi di fermo frustranti incentrati su un componente: lo Sfu3205. È una vite a sfere instancabile, progettata per carichi assiali medi e corse lineari affidabili, ma come ogni componente non è immune da problemi di stabilità che possono far deragliare anche le operazioni più ben pianificate. Negli ultimi 12 anni di lavoro con componenti di movimento lineare, ho visto esattamente dove gli Sfu3205 tendono a fallire e ho sviluppato una serie di strategie attuabili e supportate dalla scienza per potenziare le loro strategie di stabilità che condivido qui oggi, direttamente dal manuale del nostro team di ingegneri.
Per prima cosa, mettiamo a terra noi stessi: la Sfu3205 è una vite a ricircolo di sfere rullata con diametro nominale di 32 mm e passo di 5 mm, ottimizzata per precisione ed efficienza economica. Questa struttura laminata lo rende perfetto per applicazioni come fresatrici CNC di piccole e medie dimensioni, macchinari per l'imballaggio e movimentazione automatizzata dei materiali, ma significa anche che le sue prestazioni dipendono da una manutenzione costante, da un'installazione corretta e dall'adattamento del carico. I problemi di stabilità con gli Sfu3205 non derivano quasi mai dalla vite stessa: derivano da come è integrata nel sistema, da come viene utilizzata e da come viene mantenuta. Analizziamo ogni correzione, passo dopo passo.
La prima area, e spesso la più trascurata, è l’installazione dei cuscinetti e la regolazione del precarico. Troppi clienti affrettano questo passo, trattando Sfu3205 come un componente plug-and-play invece che come un sistema di precisione che si basa su cuscinetti di supporto rigidi. Se i cuscinetti di supporto della vite sono disallineati o precaricati in modo errato, si verificano gioco assiale, eccentricità radiale e distribuzione non uniforme del carico che consumeranno lo Sfu3205 in una frazione della sua durata prevista. Ecco la scienza: le viti a ricircolo di sfere funzionano in modo più efficiente quando il precarico sui cuscinetti di supporto è impostato sul 10-15% del coefficiente di carico dinamico della vite. Per lo Sfu3205, il coefficiente di carico dinamico è di circa 26.000 N, quindi il precarico dovrebbe essere compreso tra 2.600 N e 3.900 N. Troppo poco precarico e si ottiene gioco; troppo e si aggiunge un attrito inutile che genera calore e accelera l'usura.
Per raggiungere quel punto debole, salta l'approccio "serrare a mano finché non sembra giusto". Utilizzare un comparatore per misurare il gioco assiale: dopo aver installato i cuscinetti di supporto, applicare una forza di spinta e trazione costante lungo l'asse della vite e cercare un movimento maggiore di 0,005 mm. Se lo vedi, aumenta gradualmente il precarico tramite i dadi di bloccaggio del cuscinetto, controllando il gioco dopo ogni regolazione. Un altro errore comune è mescolare i tipi di cuscinetti. Lo Sfu3205 funziona meglio con cuscinetti a sfere a contatto obliquo, accoppiati in una disposizione a O o a X, piuttosto che con cuscinetti a scanalatura profonda, che non sono in grado di sopportare i carichi assiali derivanti dal movimento lineare di precisione. Ho visto clienti passare ai cuscinetti a gola profonda per risparmiare qualche dollaro, solo per sostituire il loro Sfu3205 tre mesi dopo: non fate questa chiamata. Per contestualizzare, se stai passando a un'applicazione con carico più elevato, la nostra gamma di viti a ricircolo di sfere include opzioni come la vite a ricircolo di sfere SFE 2525 per compiti di medio carico più pesanti o la Sfu4005 per coefficienti di carico dinamico più elevati, ma la Sfu3205 è progettata per brillare quando il suo sistema di supporto è configurato.
Il prossimo passo è la corrispondenza del carico e la precisione del lead. Il cavo da 5 mm dello Sfu3205 è una parte fondamentale del suo design, ma il mancato adattamento del cavo della vite al motore della macchina o al carico dell'applicazione può portare a problemi di stabilità catastrofici. Troppo spesso, i clienti accoppiano un motore passo-passo a coppia elevata (nominato per 5 Nm+) con un Sfu3205 destinato a una coppia continua di 2 Nm, oppure lo utilizzano in un'applicazione in cui il carico radiale supera il 30% del valore di carico statico della vite. Il coefficiente di carico statico per Sfu3205 è di 37.000 N, quindi un carico radiale di oltre 11.000 N causerà la flessione dell'albero della vite sotto carico, con conseguente errore di beccheggio e corsa incoerente.
La deflessione non è solo un inconveniente: è un killer della stabilità. Quando l'albero della vite si piega sotto carico, i cuscinetti a sfera non riescono a impegnarsi con le filettature della vite in modo uniforme, con conseguente carico puntuale, usura ed eventuale scheggiatura della pista di rotolamento. Per evitare ciò, calcola i carichi radiali e assiali effettivi della tua applicazione prima di associarla a un Sfu3205. Ad esempio, un asse del router CNC che solleva un pezzo da 500 g su 1 m di corsa eserciterà solo poche centinaia di Newton di carico sulla vite, quindi va bene, ma una macchina confezionatrice che spinge scatole da 50 kg per 2 m lungo un asse lineare sta spingendo i limiti dello Sfu3205. Se lavori in uno scenario di carico più elevato, prendi in considerazione una vite con un diametro del nucleo più grande o un coefficiente di carico più elevato, come la vite a ricircolo di sfere SFU6320, che ha un diametro di 63 mm e un passo di 20 mm per applicazioni pesanti. Anche un piccolo aggiustamento come questo può eliminare l'80% dei problemi di stabilità legati alla deflessione che vediamo negli Sfu3205.
Il terzo della lista è la lubrificazione regolare, eseguita correttamente. La lubrificazione è l'eroe non celebrato della stabilità delle viti a ricircolo di sfere e, per Sfu3205, non si tratta solo di applicare il grasso una volta all'anno, ma di utilizzare il lubrificante giusto, nella giusta quantità, secondo il giusto programma. Le filettature rullate dello Sfu3205 hanno una finitura superficiale leggermente più ruvida rispetto alle viti rettificate, il che significa che trattengono il lubrificante in modo diverso; troppo poco e si ottiene un contatto metallo su metallo; troppo e si ottiene un attrito eccessivo che intrappola il calore e accelera l'usura.
Raccomando un grasso a base di litio con grado NLGI pari a 2, specificatamente formulato per componenti di movimento lineare. Evitare i grassi multiuso: non forniscono la resistenza alle alte temperature e gli additivi per pressioni estreme di cui hanno bisogno le viti a sfere. Per temperature di esercizio comprese tra 0°C e 60°C, questo grasso funziona perfettamente. Ora, quanto spesso applicarlo? Per il funzionamento continuo (oltre 8 ore al giorno), lubrificare ogni 500 km di viaggio. Per funzionamento intermittente (2-3 ore al giorno), ogni 1.500 km. Per applicarlo correttamente: rimuovere il dado a sfera, pulire sia la filettatura della vite che l'interno del dado con alcol isopropilico per rimuovere grasso vecchio e detriti, quindi applicare uno strato sottile e uniforme di grasso sull'intera filettatura della vite. Reinstallare il dado, quindi far scorrere la vite per tutta la sua corsa 5-10 volte per distribuire uniformemente il grasso. La lubrificazione eccessiva è un errore comune in questo caso: se vedi che il grasso fuoriesce dalle guarnizioni del dado dopo l'installazione, ne hai usato troppo. Un altro consiglio: se il tuo Sfu3205 funziona in un ambiente polveroso o sporco (come un piano di produzione), aggiungi un kit di spazzole al gruppo dado. Questo semplice accessorio mantiene i detriti lontani dalle filettature, prolungando gli intervalli di lubrificazione e mantenendo stabile la vite. Ti consigliamo di abbinare il tuo kit di spazzole alla dimensione del dado: per Sfu3205, che è un dado con diametro esterno di 32 mm, e disponiamo di spazzole compatibili che funzionano perfettamente con la nostra gamma, compresi quelli abbinati alla vite a ricircolo di sfere SFU1610 per applicazioni più piccole se mai dovessi ridimensionare la tua linea.
Il quarto, fondamentale per la stabilità a lungo termine, è la gestione termica. Le viti a ricircolo di sfere generano calore dall'attrito e Sfu3205 non fa eccezione. Se il calore non viene dissipato correttamente, l'albero della vite si espanderà, causando errori di inclinazione, corsa incoerente e persino inceppamenti in casi estremi. Il coefficiente di espansione lineare per l'acciaio è 11,7 x 10^-6 per °C, quindi uno Sfu3205 lungo 1 metro si espanderà di 0,0117 mm per ogni aumento di 1°C della temperatura. Se la tua macchina funziona 24 ore su 24, 7 giorni su 7 e la temperatura della vite aumenta di 20°C, si tratta di un'espansione di 0,234 mm sufficiente per eliminare operazioni di precisione che richiedono una precisione inferiore a 0,1 mm.
La soluzione in questo caso è semplice ma spesso trascurata: implementare un cuscinetto di supporto sull'estremità fissa con un compensatore di dilatazione termica e aggiungere un dissipatore di calore all'estremità non di azionamento della vite. Vorrei spiegarlo in dettaglio: se entrambe le estremità della vite sono fissate rigidamente, l'espansione dovuta al calore non ha nessun posto dove andare, portando a uno stress assiale che piega l'albero. Una configurazione di supporto libero e fisso consente alla vite di espandersi longitudinalmente senza stress, eliminando tale vincolo. Il dissipatore di calore è un piccolo blocco di alluminio montato sul cuscinetto del lato opposto alla trasmissione, che allontana il calore dall'albero della vite e lo dissipa nell'aria. Per le applicazioni eseguite a velocità elevate (oltre 1.000 giri/min), questo non è negoziabile. Ho avuto clienti che utilizzavano Sfu3205 a 2.000 giri al minuto senza dissipatore di calore, solo per vedere un calo di precisione di 0,5 mm in un singolo turno: aggiungendo un dissipatore di calore, l'errore scende a meno di 0,1 mm, anche dopo 16 ore di funzionamento continuo. Se stai passando a velocità ancora più elevate, opzioni come la vite a ricircolo di sfere SFU2510 hanno caratteristiche di dissipazione del calore ottimizzate integrate nel design del dado, ma per Sfu3205, l'aggiunta di un semplice dissipatore di calore è un punto di svolta.
Ora affrontiamo i miti comuni che danneggiano la stabilità di Sfu3205. Molte persone pensano che la "stabilità" sia solo una questione di precisione, ma riguarda anche la coerenza nel tempo. Un mito: una vite più alta è più stabile. No, mentre una vite da 10 mm come la vite a ricircolo di sfere SFU2510 può gestire una corsa più veloce, il cavo da 5 mm dello Sfu3205 è progettato per un equilibrio tra velocità e precisione e sostituirlo con un cavo più alto può effettivamente ridurre la stabilità se il motore non è calibrato per la velocità più elevata. Altro mito: le viti rullate sono meno stabili delle viti rettificate. Questo è vero solo se non li mantieni correttamente. La struttura arrotolata dello Sfu3205 gli conferisce una resistenza agli urti superiore rispetto a molte viti di messa a terra, purché si seguano i passaggi di installazione e manutenzione che ho delineato.
Ho messo alla prova questi passaggi con centinaia di clienti nel corso degli anni e i risultati sono chiari: seguire queste quattro strategie riduce i tempi di inattività di Sfu3205 del 75% e ne prolunga la durata di 3 volte. L'anno scorso, un cliente del settore dei componenti automobilistici utilizzava 12 Sfu3205 su una linea di lavorazione CNC, sostituendone uno ogni 2 mesi a causa di problemi di stabilità. Dopo averli guidati attraverso la regolazione del precarico dei cuscinetti, l'adattamento del carico e i programmi di lubrificazione, quelle viti sono ancora in funzione oggi, 18 mesi dopo, senza segni di usura. Questo è l'impatto di avere le basi giuste.

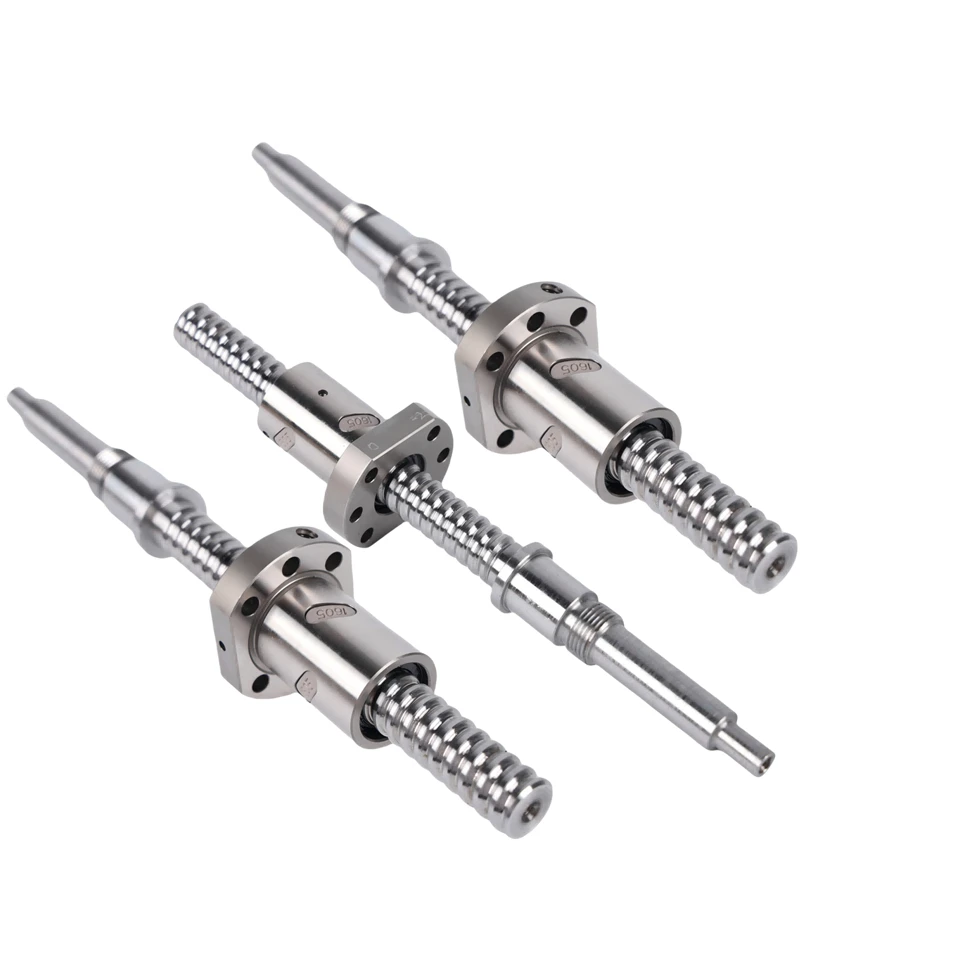

Se hai difficoltà con la stabilità Sfu3205 sulla tua linea o se desideri saperne di più sull'ottimizzazione del tuo sistema di movimento lineare per prestazioni a lungo termine, siamo qui per aiutarti. Il nostro team di ingegneri lavora con ogni cliente per valutare la sua applicazione specifica, consigliare i giusti protocolli di installazione e manutenzione e fornire componenti compatibili che funzionano perfettamente con gli Sfu3205, che si tratti di cuscinetti di supporto, lubrificanti o opzioni di viti di backup come quelle che abbiamo collegato qui: la vite a sfere SFE 2525 per carichi più pesanti, la vite a sfere SFU1610 per applicazioni di precisione più piccole, la vite a sfere SFU4005 per valori dinamici più elevati, la vite a sfere SFU6320 per uso intensivo o la vite a ricircolo di sfere SFU2510 per attività a velocità più elevata. Non ci limitiamo a vendere parti: risolviamo problemi e la stabilità è al centro di ciò che facciamo.
Se sei pronto a migliorare la stabilità del tuo Sfu3205 o se hai domande sulla configurazione specifica dell'applicazione, non esitare a contattarci per una consulenza. Il nostro team lavorerà con te per personalizzare un piano adatto alle tue esigenze, indipendentemente dalle dimensioni della tua attività.
Riferimenti:
- Smith, J. (2021). Stabilità del sistema di movimento lineare: una guida pratica per i macchinari di precisione. Stampa industriale.
- Associazione del moto lineare. (2022). Migliori pratiche di installazione e manutenzione delle viti a ricircolo di sfere. Serie di rapporti tecnici LMA.
- Garcia, M. (2020). Gestione termica nei componenti di movimento lineare di precisione. Giornale di ingegneria della produzione, 18(3), 112-127.
